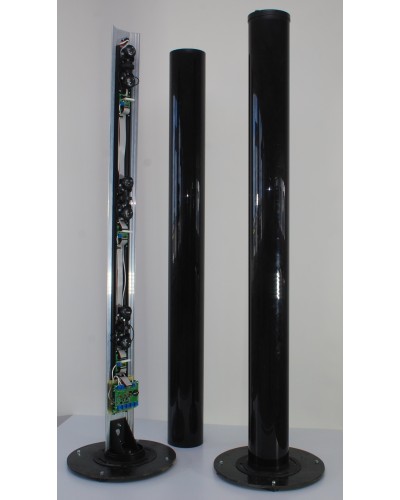

Описание Пантера. Комбинированное средство обнаружения. ЮМИРС

Комбинированный извещатель: ИК активный (на пересечение ИК-лучей) + вибрационный (регистрирует деформацию, перепиливание, перекус сетчатого полотна или спиралей АКЛ и АСКЛ); дальность ИК до 100 м, 6 ИК-лучей, расстояние между лучами 0,1...0,4 м (регулируется); углы поворота оптического узла по вертикали-5°, по горизонтали-90°; встроенный подогрев от запотевания оптич.системы; БИ изделия имеет возможность подключения двух вибрац. чувствительных кабелей протяженностью до 250 м; U-пит. 9...30 В, I-потр. 250 мА, U-обогрев. 24 В, I-обогрев. 1,4 А; RS-485, IP54, t-раб. -40...+55 °С, габ.размеры Ø225х1500

Назначение изделия

Изделие предназначено для использования в качестве средства охранной сигнализации и обеспечивает обнаружение нарушителя, пересекающего зону обнаружения (ЗО) длиной до 100 м.
ЗО формируется инфракрасными лучами между блоком излучателя и блоком приемника. В изделии имеется 6 ИК-лучей сгруппированных попарно и работающих синхронно.

Особенности

Блок излучателя изделия имеет возможность подключения двух вибрационных чувствительных элементов (ВЧЭ), длиной до 250 м без установки дополнительных блоков обработки сигналов. Изделие обеспечивает обнаружение разрыва и короткого замыкания ВЧЭ. Изделие имеет интерфейс RS-485 для настройки параметров обнаружения и отображение состояния БИ и БПР с помощью ПК с установленным специализированным программным обеспечением.

Интерфейс связи с ПК: RS-485 для настройки и мониторинга	- тампер: есть
Настройка: Юстировка и настройка только с ПК	Напряжение питания, B:
Чувствительный элемент: 6 ИК лучей	- постоянного тока: 9…30
Возможность подключения дополнительных ШС: 2 входа для подключения вибрационного ЧЭ до 250 м каждый	Ток потребления, мА:
Регулировка чувствительности: есть	- в дежурном режиме: 250
Параметры ИК канала:	Питание обогревателя: 24 В
- тип зоны обнаружения: линейная	Ток потребления обогревателя, мА: 1 400
- дальность, м: 200	Степень защиты: IP54
- наличие антисаботажной зоны: нет	Диапазон рабочих температур, °С: -40…+55
Параметры тревожного выхода:	Габаритные размеры. мм: D225х1500
- тип контактов: НЗ	Масса, не более, кг: 25
